صمام ثنائي ليزر مكدس عموديًا

يتكون الصمام الثنائي الليزري المكدس عموديًا من العديد من أشرطة ليزر الصمام الثنائي مرتبة عموديًا، ويعمل كل منها في سلسلة. يسمح هذا الترتيب بمساحة أصغر وتصميم أكثر إحكاما. علاوة على ذلك، يمكن توصيل بصريات تشكيل الشعاع بمجموعة الصمام الثنائي لتشكيل الشعاع وعدسات الموازاة لتركيز حزم الإخراج الفردية في شعاع واحد عالي الطاقة (كما هو الحال في ليزر الصمام الثنائي المباشر).

قناة ماكرو

قناة مايكرو

مكدس VCSEL

ثنائيات الليزر المكدسة عموديًا من BrandNew عبارة عن مكدسات ليزر عالية الطاقة ومبردة بشكل فعال مع الموازاة، ومصممة لتطبيقات مثل ضخ الحالة الصلبة وليزر الألياف، ومعالجة المواد، وثنائيات الليزر المكدسة عموديًا هي مكونات رئيسية تستخدم لإزالة الشعر بالليزر، والليزر. تجديد سطح الجلد، تقليل التجاعيد وطب العيون، العلاج الضوئي الديناميكي على سبيل المثال لا الحصر.

تعمل مجموعة الليزر Vertical Stack باستخدام علم أشباه الموصلات ومواد أشباه الموصلات الخاصة لإنتاج ضوء الليزر. في الصمام الثنائي الليزري، يتم تصنيع هذه المادة بطريقة تجعل عدد الإلكترونات المثارة أكثر من الإلكترونات المسترخية، مما يتسبب في تحول الإلكترونات المثارة إلى ليزر عندما تهدأ مجموعة الليزر ذات المكدس العمودي. يؤدي هذا إلى إنشاء ضوء أحادي اللون مركّز يسمى الليزر. كلمة "ديود" في "ديود الليزر" تعني أنه مصنوع مثل جهاز أساسي معين من أشباه الموصلات، يسمى ديود تقاطع pn، عن طريق ترتيب مادتين شبه موصلتين معًا بطريقة خاصة لتهيئة الظروف المناسبة لليزر. تشبه مجموعة الليزر Vertical Stack مجموعة من الثنائيات الليزرية التي تعمل معًا في حزمة أو مصفوفة. يجعل إعداد مصفوفة الليزر ذات المكدس العمودي الليزر المدمج أقوى وأكثر قوة. تعد مجموعة الليزر ذات المكدس العمودي من الأجهزة المهمة التي تستخدم وسائط الكسب البصري وتجويف الرنين لإنتاج الضوء. يعد تصميم هذه المكونات أمرًا بالغ الأهمية لأجهزة الليزر الحديثة. يظهر الرسم التخطيطي لتجويف الليزر، بما في ذلك مرشح اختياري للوضع لأوضاع التجويف. مصفوفة ليزر المكدس العمودي، يمتص وسط الكسب الإشعاع ولكن يمكنه تضخيمه باستخدام طاقة الإدخال، وبالتالي إنتاج الضوء. يدعم تجويف الرنين أوضاعًا متعددة، وإذا تغلب الكسب على الخسائر، يصل الوضع إلى العتبة ويصدر ضوءًا متماسكًا.

تعمل ثنائيات الليزر عادة في نطاق الأشعة تحت الحمراء القريبة إلى الطيف المرئي، بأطوال موجية تتراوح من 400 إلى 2000 نانومتر تقريبًا. يعد نطاق الطول الموجي هذا مفيدًا لمجموعة متنوعة من التطبيقات التي تتطلب لونًا محددًا لانبعاث الضوء. ومن الجدير بالذكر أنه يمكن أيضًا استخدام ثنائيات الليزر المتخصصة خارج هذا النطاق لأغراض صناعية وعلمية وطبية محددة.

خذ ليزر الصمام الثنائي بمصفوفة Vertical Stack 808nm كمثال:

يشير ليزر الصمام الثنائي ذو المصفوفة العمودية 808 نانومتر إلى نوع معين من صمامات الليزر الثنائية التي تنبعث الضوء عند طول موجة يبلغ حوالي 808 نانومتر (نانومتر). يقع هذا في منطقة الأشعة تحت الحمراء القريبة من الطيف الكهرومغناطيسي. يمثل ليزر الصمام الثنائي ذو المصفوفة العمودية 808 نانومتر الطول الموجي لمخرج الليزر. يحتوي ليزر الصمام الثنائي بمصفوفة المكدس العمودي 808 نانومتر الذي ينبعث عند هذا الطول الموجي على مجموعة متنوعة من التطبيقات، بما في ذلك الإجراءات الطبية ومعالجة المواد والاتصالات والبحث العلمي. في المجال الطبي، غالبًا ما يستخدم ليزر الصمام الثنائي ذو المصفوفة العمودية 808 نانومتر في الأمراض الجلدية لإزالة الشعر وعلاجات الجلد نظرًا لقدرته على امتصاص الميلانين في بصيلات الشعر وأنسجة الجلد. بالإضافة إلى ذلك، يتم استخدام ليزر الصمام الثنائي بمصفوفة المكدس العمودي 808 نانومتر في أنظمة ضخ الليزر، وطول موجتها المحدد مناسب تمامًا لأنواع معينة من ليزر الحالة الصلبة.

تم تصميم منتج وحدة ليزر أشباه الموصلات بالليزر بمصفوفة المكدس العمودي 808 نانومتر لتطبيقات إزالة الشعر بالليزر بمصفوفة المكدس العمودي. يمكن أن يوفر ليزر الصمام الثنائي بمصفوفة الكومة العمودية 808 نانومتر ما يصل إلى 10 أشرطة ليزر في حزمة مكدسة عموديًا لتشكيل مخرج ليزر عالي الطاقة، مع أعلى طاقة إخراج ضوء مستمر ليزر أحادي الشريط تبلغ 100 وات. يعتمد ليزر الصمام الثنائي ذو المصفوفة العمودية 808 نانومتر تقنية تكديس شريط الليزر عالي الكثافة مع تباعد شريط صغير، بحيث يمكن للوحدة الحصول على مخرجات ليزر عالية السطوع مع الحفاظ على حجم صغير، مما يوفر تشغيلًا فعالاً. 808nm عمودي المكدس ليزر ديود طاقة الإخراج تصل إلى 1000 واط حزمة مدمجة، تصميم فعال لتبديد الحرارة حزمة خالية من الإنديوم توفر موثوقية أعلى تبريد المياه قناة ماكرو، لا توجد متطلبات خاصة لجودة المياه. من أجل تحسين أداء وقوة أشعة ليزر أشباه الموصلات عالية الطاقة بشكل شامل، يتم استخدام تقنية تبديد الحرارة على الوجهين لتحسين الإدارة الحرارية والتصميم الحراري للأكوام العمودية ليزر أشباه الموصلات عالية الطاقة والأجهزة أحادية الشريط، بحيث تكون الطاقة من 808 نانومتر من ليزر أشباه الموصلات أحادي الشريط في وضع تشغيل الموجة المستمرة يصل إلى 100 واط ؛ تصل قوة المداخن الرأسية 808 نانومتر 20 بار إلى 2000 واط. بشكل عام، لدينا صفيف مكدس 760 نانومتر، 808 نانومتر، 976 نانومتر، 1064 نانومتر، يمكن مطابقته بشكل تعسفي إلى صفيف مكدس ثنائي أو ثلاثي الموجات، مصفوفة مكدسة ثلاثية الطول الموجي موجودة حاليًا في السوق، مثل 808 نانومتر، 976 نانومتر، 1064 نانومتر مثل المطابقة ، أو 760 نانومتر، 808 نانومتر، 976 نانومتر، 1064 نانومتر مثل الطول الموجي الرابع شركتنا. لدينا أيضًا، الطاقة بشكل عام تتراوح من 300 واط إلى آلاف واط تتراوح من 500 واط، 600 واط، 800 واط، 1000 واط، 1200 واط، وما إلى ذلك.

تتمثل الخطوة الأولى في إنتاج ليزر الصمام الثنائي بمصفوفة Vertical Stack في تصميم شريحة وفقًا للوظيفة المطلوبة وتحويل الشريحة إلى رقاقة. نظرًا لترتيب الرقاقة بشكل متكرر بواسطة الرقاقة، عندما ننظر إلى الرقاقة المكتملة، يمكنك أن ترى أن هناك العديد من الهياكل الصغيرة التي تشبه الشبكة، حيث تعادل الشبكة الصغيرة شريحة. كلما زاد حجم الرقاقة، قل عدد الرقائق التي يمكن إنتاجها لكل رقاقة، وتقنية التغليف الإلكتروني وهيكل الأجهزة للجهاز، وتغطي تقنية التغليف الإلكتروني نطاقًا واسعًا، ومن ثم الرقائق والوحدات المرفقة بالدائرة البطاقة المثبتة على لوحة النظام. بشكل عام، غالبًا ما يشار إلى العملية برمتها باسم "التغليف" أو "التجميع". ومع ذلك، في صناعة أشباه الموصلات، تتضمن تعبئة أشباه الموصلات بالليزر بمصفوفة Vertical Stack عمومًا فقط عمليات تقطيع الرقاقات والتعبئة على مستوى الرقاقة.



يمكن أن تعمل مجموعة الليزر ذات المكدس العمودي بشكل مستمر أو في الوضع النبضي، والذي يعتمد بشكل أساسي على اختيار وضع العمل ومتطلبات التطبيق. يمكن لمصفوفة الليزر ذات الكومة العمودية ذات الموجة المستمرة أن تنتج الليزر لفترة طويلة وبثبات، كما أن طاقة الخرج الخاصة بها مستقرة. تشمل الأطوال الموجية الشائعة لصفيف ليزر المكدس العمودي لأشباه الموصلات المستمرة 808 نانومتر، 976 نانومتر، 1310 نانومتر، 1450 نانومتر، 1625 نانومتر، إلخ. صفيف ليزر أشباه الموصلات النبضي ذو المكدس العمودي يخرج ليزر على شكل نبضات، وعادة ما تكون ذروة قوتها عالية، لكن متوسط ​​الطاقة منخفض. تشمل الأطوال الموجية لليزر النبضي لأشباه الموصلات الشائعة 905 نانومتر و1550 نانومتر، وما إلى ذلك، بقدرة قصوى تبلغ حوالي عشرات الواط. يمكن أن تكون نبضات الليزر قصيرة جدًا، مثل مستوى "البيكو ثانية"، مما يعني أن زمن النبضة يكون في حدود البيكو ثانية، و1 بيكو ثانية يساوي واحدًا على تريليون من الثانية (10E-12 ثانية). يوفر مصدر مضخة مصفوفة الليزر ذات المكدس العمودي المستمر الطاقة بشكل مستمر ويولد مخرجات ليزر لفترة طويلة، وبالتالي الحصول على ليزر مستمر. تكون طاقة الخرج لليزر المستمر منخفضة بشكل عام، وهي مناسبة للمناسبات التي تتطلب تشغيل مصفوفة الليزر المستمر العمودي (مثل الاتصال بالليزر، وجراحة الليزر، وما إلى ذلك). الليزر المستمر له أيضا مزايا. بعد تثبيت التردد، يمكن الحصول على عرض خط ضيق للغاية، والذي يمكن استخدامه لقياس مدى الليزر والتحليل الطيفي الدقيق.

1. مصفوفة ليزر ذات مكدس عمودي ذات قناة صغيرة - وضع التبريد النشط

قنوات المياه مصفوفة ليزر Vertical Stack وشرائط المياه الموجودة على المشتت الحراري قريبة جدًا، بشكل عام حوالي 0.15-0.2 مم، وبالتالي فإن المقاومة الحرارية صغيرة وكفاءة تبديد الحرارة عالية. يتمتع جهاز مصفوفة الليزر المتجانس Vertical Stack بقدرة طاقة عالية (100 واط أو أعلى لتشغيل الموجة المستمرة و700 واط لتشغيل الموجة شبه المستمرة). بالإضافة إلى ذلك، يعمل المشتت الحراري لمجموعة الليزر Vertical Stack كقطب كهربائي إيجابي ويتطلب مياه تبريد عالية الجودة مثل الماء منزوع الأيونات.

2. تبديد حرارة صفيف الليزر ذو المكدس العمودي للقناة الكلية - وضع التبريد النشط

يمكن تبسيط إعداد المشتت الحراري لمصفوفة الليزر ذات المكدس العمودي للقناة الكلية، ويمكن أن يكون التباعد بين قناة المياه والمشتت الحراري الشريطي أوسع قليلاً، وعادةً ما يزيد عن 0.2 مم. عادةً ما تحتوي قناة المياه لمصفوفة الليزر ذات المكدس العمودي للقناة الكلية على ثقوب أو هياكل أسنان متخصصة مصممة لزيادة مساحة سطح التبادل. تنتمي هياكل مصفوفة الليزر ذات المكدس العمودي للقناة الكلية، مثل وحدات إزالة الشعر، ووحدات DPL، وأشرطة حلقية بقدرة 10,000-وات، إلى هذه الفئة. مجموعة الليزر العمودية ذات القنوات الكلية لا تُستخدم عادةً المشتتات الحرارية ذات القنوات المائية كوسائط موصلة ولا تتطلب جودة عالية جدًا.

1: إزالة الشعر بالليزر Vertical Stack هي تقنية حديثة غير جراحية لإزالة الشعر يمكنها إزالة الشعر الزائد من الجسم بشكل آمن وسريع ودائم. تعتمد عملية إزالة الشعر بالليزر Vertical Stack على نظرية العمل الحراري الضوئي الانتقائي، مما يسمح لمجموعة ليزر Vertical Stack بأطوال موجية محددة باختراق البشرة دون الإضرار ببصيلات شعر البشرة. يمتص الميلانين الموجود في جذع الشعرة بشكل انتقائي طاقة مصفوفة الليزر Vertical Stack، ويتم تسخين بصيلات الشعر وتخثرها ونخرها، ولم يعد الشعر ينمو.

2: إصلاح الندبات بيكو ثانية هي طريقة لاستخدام مصفوفة الليزر Vertical Stack لعلاج الندبات. تطلق مجموعة الليزر Vertical Stack ضوءًا عالي الطاقة لعلاج منطقة الندبة، والذي يمكنه إزالة الندبات بشكل فعال، وتفتيح التصبغ، وتحفيز تجديد الكولاجين.

3:أمراض اللثة هو مرض مزمن بالفم يسببه عدوى بكتيرية. يعد علاج أمراض اللثة بالليزر العمودي المكدس بسيطًا وسريعًا للغاية. نظرًا لتأثيره المبيد للجراثيم، يمكن للعلاج بالليزر Vertical Stack أن يقلل من عدد البكتيريا التي تدخل الدم عادةً أثناء الجراحة.

الطريقة الصحيحة لاستخدام مصفوفة الليزر ذات المكدس العمودي هي: عدسة تشكيل مصفوفة الليزر ذات المكدس العمودي هي عدسة أسطوانية. مساحة سطح إدخال صفيف الليزر Vertical Stack أصغر من مساحة سطح إخراج الليزر للبلورة الموجهة للضوء. البلورة الموجهة للضوء عبارة عن منشور رباعي الزوايا منتظم، والوجه النهائي الصغير للمنشور الرباعي المنتظم للبلورة الموجهة للضوء مجاور لنهاية خرج ليزر أشباه الموصلات. الزاوية بين وسط السطح الجانبي لشبه المنحرف متساوي الساقين والحافة السفلية المجاورة لعدسة التشكيل بالليزر أكبر من 110 درجة، وهو عبارة عن ليزر أشباه الموصلات مكدس عموديًا. السطح الجانبي مطلي بفيلم انعكاس كامل. يشتمل جهاز التبريد على مقعد تبريد معدني مثبت خارج الكريستال الموجه للضوء، ومقعد التبريد المعدني مثبت بشكل قابل للفصل مع رأس معدني مضغوط على البارد يقع في الطرف الباعث للضوء من الكريستال الموجه للضوء. يتضمن جهاز التبريد أيضًا جهاز تبريد لتبريد مقعد التبريد المعدني. مقعد التبريد المعدني عبارة عن مقعد تبريد نحاسي، ورأس الضغط المعدني البارد لمصفوفة الليزر Vertical Stack مصنوع من النحاس، وطول وعرض السطح الطرفي الخارجي لرأس الضغط البارد أكبر على التوالي من طول وعرض طرف خرج الضوء الكريستال دليل الضوء.

1: الحفاظ على برودة مصفوفة الليزر العمودية

هناك عامل مهم آخر وهو إمكانية التحكم في درجة حرارة جهاز العرض نفسه، أي نظام التبريد. مطلوب تبريد فعال. توفر دورات التبريد النشطة تبديدًا أكثر كفاءة للحرارة. بالإضافة إلى الأجهزة، عندما تكون درجة الحرارة المحيطة لغرفة الآلة مرتفعة جدًا، يمكن تعديل طاقة خرج الضوء تلقائيًا لتقليلها لتجنب التحميل الزائد على مصدر ضوء الليزر.

2: قوة محرك صفيف الليزر العمودي

تعد قوة محرك صفيف الليزر العمودي عاملاً أكثر تعقيدًا. كلما زادت قوة التشغيل اليومي، كلما كان معدل الاضمحلال أسرع. على سبيل المثال، في بيئة درجة حرارة غرفة الآلة تبلغ 25 درجة، إذا كان مصفوفة الليزر Vertical Stack تعمل دائمًا بكامل طاقتها بنسبة 100%، فبعد 30,000 ساعة من التشغيل، سينخفض ​​سطوعها إلى 80% من سطوعها. الحد الأقصى للسطوع الأولي.

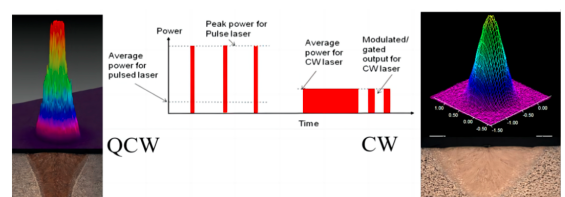

يشير مصفوفة الليزر CW Vertical Stack، والتي تُترجم إلى "الموجة المستمرة"، إلى الأجهزة التي توفر مخرجات ليزر دون انقطاع أثناء التشغيل. تُعرف مصفوفة الليزر CW Vertical Stack بقدرتها القصوى المنخفضة ومتوسط ​​الطاقة الأعلى. عند إجراء ضبط عملية مصفوفة الليزر CW Vertical Stack، هناك العديد من المعلمات الرئيسية التي يجب التركيز عليها، بما في ذلك شكل موجة الطاقة، ومقدار إلغاء التركيز البؤري، والقطر الأساسي للبقعة، وسرعة المعالجة. يعد الضبط الدقيق لهذه المعلمات أمرًا ضروريًا لتحقيق نتائج المعالجة المثالية ولضمان الكفاءة العالية والجودة العالية لعملية الليزر.

يعمل ليزر الصمام الثنائي بمصفوفة ليزر QCW Vertical Stack، أو ليزر "الموجة شبه المستمرة"، عن طريق انبعاث ضوء الليزر بنمط متقطع. إن توزيع الطاقة في ليزر الصمام الثنائي لصفيف الليزر QCW Vertical Stack أكثر تركيزًا، مما يعني أن لديهم كثافة طاقة أعلى، مما يؤدي إلى اختراق أكبر. في علم المعادن، يؤدي توزيع الطاقة هذا إلى إنشاء حوض ذوبان على شكل "وتد" بعمق وعرض أكبر، مما يمنح ليزر الصمام الثنائي لمصفوفة الليزر QCW Vertical Stack ميزة كبيرة في معالجة السبائك شديدة الانعكاس والمواد الحساسة حراريًا والوصلات الدقيقة.



ما هي القناة الصغيرة

القناة الصغيرة هي نوع من طريقة تبديد الحرارة بشريط الليزر ديود. إنه مثل رجل يستلقي على الجليد مع سطح كامل الجسم ليبرد. يمكنك أن ترى من المشتت الحراري للقناة الصغيرة التالية. هناك عدة طبقات من الثقوب لتبديد الحرارة. لذلك مع طريقة القناة الصغيرة، يمكن أن تعمل حزمة ليزر الصمام الثنائي بشكل جيد ولا تواجه أي مشاكل في الاحتراق. عادةً ما نقوم باستيراد هذا النوع من المشتت الحراري من ألمانيا بجودة جيدة والممر المائي بدقة عالية.



ما هي قناة ماكرو

تعد قناة الماكرو طريقة أخرى لتبديد حرارة شريط الليزر ديود. إنه مثل رجل يقف على الجليد ويبرد سطح قدميه. لا يمكن مقارنتها بمكدس تبريد القناة الصغيرة. ولكن أيضًا هذا النوع من مكدس ليزر الصمام الثنائي مع بعض الثقوب بداخله لإعادة تدوير المياه. ترى أن قضبان ليزر الصمام الثنائي مثبتة على كومة كبيرة من المعدن مغطاة بالنحاس مباشرة. لا يمكنهم الاتصال بالممر المائي بشكل كامل 100%. لذا فإن التبريد المائي ليس بالأمر السهل. كما أن هذا النوع من الأكوام يتطلب احترافية عالية في عمل فتحات التبريد خاصة لتصميم الممر المائي.
