بواعث واحدة

صمام ثنائي ليزر باعث واحد هو صمام ثنائي ليزر ذو بنية بسيطة وباعث ليزر واحد فقط. يتكون هذا الصمام الثنائي الليزري عادةً من وصلة pn وطبقة نشطة، ويولد ضوء الليزر من خلال حقن التيار. تتميز الثنائيات الليزرية أحادية الباعث بخصائص الحجم الصغير والوزن الخفيف والكفاءة العالية، وتستخدم على نطاق واسع في مجالات مختلفة مثل الاتصالات البصرية والعلاج الطبي والاستشعار وتخزين البيانات وما إلى ذلك.

صمامات الليزر الثنائية الباعثة المفردة هي نوع من صمامات الليزر الثنائية التي تحتوي على منطقة انبعاث واحدة، تُعرف أيضًا باسم سلسلة من التلال، لإصدار الضوء، وتحتوي على صمام ثنائي ليزر واحد فقط لكل حزمة. الثنائيات الليزرية ذات الباعثات الفردية عبارة عن ثنائيات ليزر باعثة للحافة حيث تكون منطقة الباعث في الوجه الأمامي على شكل شريط عريض، بأبعاد 1μm × 100μm، على سبيل المثال.

إلى جبل

جبل C

جبل F

تتوفر ثنائيات الليزر ذات الباعثات الفردية في الأطوال الموجية للأشعة فوق البنفسجية والبنفسجية والأزرق والأحمر والأشعة تحت الحمراء. تتراوح طاقة الخرج من ميجاواط في صمامات الليزر أحادية الوضع إلى واط في بواعث متعددة الأوضاع وVCSELS. هناك العديد من الحزم المختلفة للاختيار من بينها، بما في ذلك الرقاقة الموجودة على التركيب الفرعي COS، وC-mount، وF-mount، والعديد من حزم TO-can وHHL. يمكن تطوير أطوال موجية بديلة وخيارات تعبئة مخصصة لتلبية متطلباتك الفريدة.

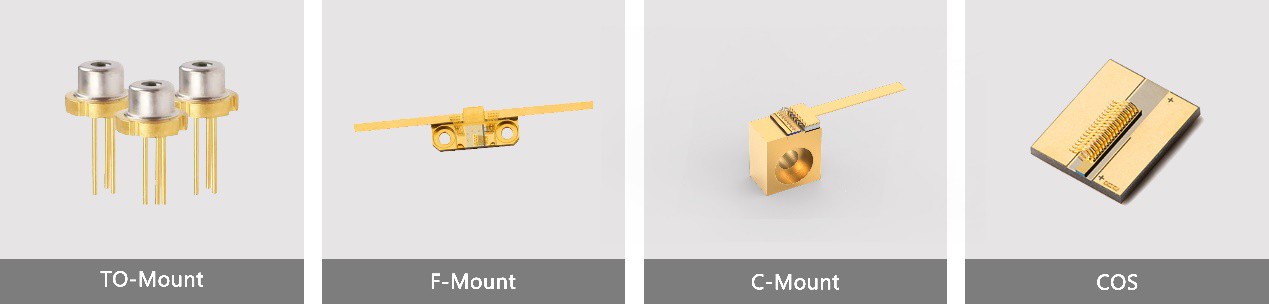

كوس ليزر ديود

TO-CAN ليزر ديود

صمام ثنائي ليزر على شكل C

صمام ثنائي ليزر F-mount

‌الفرق الرئيسي بين صمام ثنائي ليزر باعث واحد وصمام ليزر ثنائي شريطي يكمن في وضع الانبعاث وخصائص الشعاع. ‌

وضع الانبعاثات ‌

صمام ثنائي ليزر باعث واحد: ينتج هذا النوع من صمامات الليزر الثنائية شعاعًا واحدًا، والذي يستخدم عادةً في التطبيقات التي تتطلب دقة عالية ودقة عالية. تتميز بجودة شعاع عالية، وقطر شعاع صغير، وزاوية اختلاف صغيرة، وقدرة تركيز قوية. ‌

صمام ثنائي ليزر ذو شريط واحد: ينتج هذا النوع من صمامات الليزر الثنائية أشعة متعددة، والتي تستخدم عادةً في التطبيقات التي تتطلب تسخينًا موحدًا لمساحة كبيرة. وضع الشعاع معقد، جودة الشعاع منخفضة نسبيًا، لكن توحيد الشعاع جيد. ‌

خصائص الشعاع ‌

صمام ثنائي ليزر باعث واحد: جودة الشعاع عالية للغاية، وهي مناسبة للتطبيقات التي تتطلب دقة عالية ودقة عالية، مثل القطع واللحام ووضع العلامات في التصنيع الصناعي. ‌

صمام ثنائي ليزر أحادي الشريط: توحيد الشعاع جيد، وهو مناسب للتطبيقات العامة التي تتطلب توحيد جودة الشعاع وتكلفة منخفضة، مثل القطع بالليزر واللحام وما إلى ذلك. ‌

سيناريوهات التطبيق ‌

صمام ثنائي ليزر باعث واحد: يستخدم على نطاق واسع في التطبيقات التي تتطلب دقة عالية ودقة عالية، مثل أنظمة اتصالات الألياف الضوئية، وتصنيع الأجهزة الدقيقة، وما إلى ذلك.

صمام ثنائي ليزر أحادي الشريط: مناسب للتطبيقات العامة التي تتطلب جودة شعاع موحدة وتكلفة منخفضة، مثل الاتصالات قصيرة المدى، والتدفئة في منطقة كبيرة، وما إلى ذلك. ‌

باختصار، هناك اختلافات كبيرة في وضع الانبعاث وخصائص الشعاع بين صمام ثنائي ليزر باعث واحد وصمام ليزر أحادي الشريط، مما يحدد قابلية تطبيقهما في سيناريوهات التطبيق المختلفة.

تتضمن حزمة صمام ثنائي ليزر باعث واحد بشكل أساسي ما يلي:

‌إلى الحزمة‌:

‌حزمة TO38 (3.8 مم)‌: هذا النوع من صمامات الليزر الثنائية له حجم صغير ومناسب للتطبيقات التي تتطلب حجمًا صغيرًا.

‌حزمة TO18 (5.6 مم)‌: حجم أكبر قليلاً، ومناسب للتطبيقات التي تتطلب خرج طاقة متوسط.

‌حزمة TO5 (9 مم)‌: أكبر حجمًا ومناسبة للتطبيقات التي تتطلب خرج طاقة أعلى.

‌حزمة TO3‌: هذه الحزمة أيضًا شائعة نسبيًا ومناسبة لمتطلبات التطبيقات المحددة.

‌C-mount، F-mount package‌: هذه الحزم مناسبة لأنظمة بصرية محددة ولها مظاهر وطرق تثبيت مختلفة‌.

‌علاقة الطاقة والحجم‌: بشكل عام، كلما زاد حجم العبوة، زادت قوة صمام ثنائي الليزر. لذلك، عند اختيار الحزمة، من الضروري تحديد الحزمة التي سيتم استخدامها بناءً على متطلبات التطبيق المحددة‌.

تتميز هذه الحزم بخصائصها الخاصة وهي مناسبة لسيناريوهات التطبيقات المختلفة ومتطلبات الطاقة. يعد اختيار الحزمة المناسبة أمرًا بالغ الأهمية لضمان أداء واستقرار الصمام الثنائي الليزري.

أشكال التعبئة المختلفة‌: تتوفر ثنائيات الليزر TO في مجموعة متنوعة من أشكال التغليف، مثل TO38 وTO18 وTO5 وTO3. كلما زاد حجم العبوة، زادت الطاقة‌.

‌Wide power range‌: TO laser diodes range from low power to high power. Low-power laser diodes are usually used for power levels of 1 W or less, and the commonly used package is the TO-Can type, which is available in a 5.6 mm or 9 mm diameter base‌. For higher power laser diodes (>1 واط)، يتم استخدام الحزمة TO-3‌.

‌الهيكل الداخلي‌: TO عادةً ما تدمج الثنائيات الليزرية صمامًا ثنائيًا ضوئيًا للمراقبة لمراقبة شعاع الخرج في الوجه الخلفي لصمام الثنائي الليزري للحفاظ على مستوى طاقة ثابت‌.

‌مجالات تطبيق واسعة‌: تعمل الثنائيات الليزرية بشكل جيد في اتصالات البيانات عالية السرعة، ويمكن أن يصل تردد تعديل الإخراج الخاص بها إلى عدة جيجاهيرتز عن طريق تعديل تيار محرك الأقراص‌. بالإضافة إلى ذلك، يتم استخدامها على نطاق واسع في مجالات مثل الليدار وأجهزة الاستشعار، لأن تصغيرها وتكلفتها المنخفضة وأدائها العالي يبسط تصميم النظام ويحسن الموثوقية.

‌المزايا التقنية‌: تتميز الثنائيات الليزرية TO بتماسك عالي وأحادية اللون، مما يجعلها تتفوق في التصوير المجسم والتطبيقات الأخرى التي تتطلب تماسكًا عاليًا‌. بالإضافة إلى ذلك، فهي تتمتع أيضًا بكثافة بصرية عالية وحجم بقعة صغير، مما يمنحها مزايا كبيرة في تركيز المواد ومعالجتها.

هذه الخصائص تجعل ثنائيات الليزر TO تتفوق في مجموعة متنوعة من التطبيقات، بدءًا من معدات الاتصالات منخفضة الطاقة وحتى التطبيقات الصناعية عالية الطاقة، مع مزايا وسيناريوهات تطبيق فريدة.

تشمل الميزات الرئيسية لثنائيات الليزر F-Mount خصائصها البصرية وتعبئتها وسيناريوهات التطبيق والمقارنة مع العبوات الأخرى. ‌

الخصائص البصرية

تتميز ثنائيات الليزر F-Mount بتماسك عالٍ وخصائص طول موجي واحد، مما يتيح تركيز مخرجاتها على حجم موضعي محدود الحيود. حجم البقعة يعتمد على الطول الموجي لليزر. كلما كان الطول الموجي أقصر، كانت البقعة أصغر، وهو أمر مهم بشكل خاص في التخزين عالي الكثافة. ‌

التعبئة والتغليف

عادةً ما يتم تعبئة ثنائيات الليزر F-Mount في F-Mount. هذه العبوة مناسبة لمجموعة متنوعة من التطبيقات، خاصة تلك التي تتطلب محاذاة عالية الدقة. تتضمن حزم F-Mount عادةً واجهة مترابطة لسهولة الالتحام بالأنظمة البصرية. ‌

سيناريوهات التطبيق

تعد صمامات الليزر الثنائية F-Mount مناسبة للتطبيقات التي تتطلب محاذاة عالية الدقة وإخراج طاقة عالية. نظرًا لتماسكها العالي وخصائص الطول الموجي الفردي، فإنها تستخدم على نطاق واسع في القياس البصري ومعالجة الليزر وأدوات البحث العلمي وغيرها من المجالات. ‌

المقارنة مع أشكال التعبئة والتغليف الأخرى

بالمقارنة مع صمامات الليزر الثنائية الموجودة في أشكال التغليف الأخرى، تتميز صمامات الليزر الثنائية F-Mount بمزايا في الأداء البصري وسهولة التركيب. على سبيل المثال، بالمقارنة مع عبوات TO-Can، توفر عبوات F-Mount دقة محاذاة أفضل وطاقة إخراج أكثر استقرارًا. بالإضافة إلى ذلك، تحتوي عبوة F-Mount عادةً على المزيد من آليات التعديل للتكيف مع متطلبات التطبيقات المختلفة‌.

باختصار، تعمل صمامات الليزر الثنائية F-Mount بشكل جيد في المجالات البصرية والصناعية بفضل تماسكها العالي وخصائص الطول الموجي الفردي وشكل التغليف الدقيق ومجموعة واسعة من سيناريوهات التطبيق.

‌ تشمل الميزات الرئيسية لثنائيات الليزر C-Mount القدرة على التعامل مع الطاقة العالية، ومناسبة لثنائيات الليزر عالية الطاقة، والبنية المعقدة، بما في ذلك مكونات مثل العدسات وتعديل التركيز والملحقات‌‌.

الميزات التفصيلية

‌قدرة عالية على التعامل مع الطاقة‌: يمكن لتصميم حزمة C-Mount أن يتحمل طاقة أعلى وهو مناسب لسيناريوهات التطبيقات التي تتطلب خرج طاقة عاليًا.

‌البنية المعقدة‌: تحتوي حزمة C-Mount على مكونات مثل العدسات وتعديل التركيز والملحقات، مما يجعل هيكلها معقدًا نسبيًا، ولكنه يوفر المزيد من الوظائف والمرونة.

‌مناسبة لثنائيات الليزر عالية الطاقة‌: نظرًا لقدرتها العالية على التعامل مع الطاقة، فإن حزمة C-Mount مناسبة بشكل خاص لثنائيات الليزر عالية الطاقة ويمكنها تلبية احتياجات التطبيقات عالية الطاقة.

سيناريوهات التطبيق

نظرًا لقدرتها العالية على التعامل مع الطاقة وتصميمها الهيكلي المعقد، تُستخدم صمامات الليزر الثنائية C-Mount على نطاق واسع في السيناريوهات التي تتطلب خرج طاقة عاليًا، مثل المعالجة الصناعية والمعدات الطبية وأدوات البحث العلمي وما إلى ذلك.‌

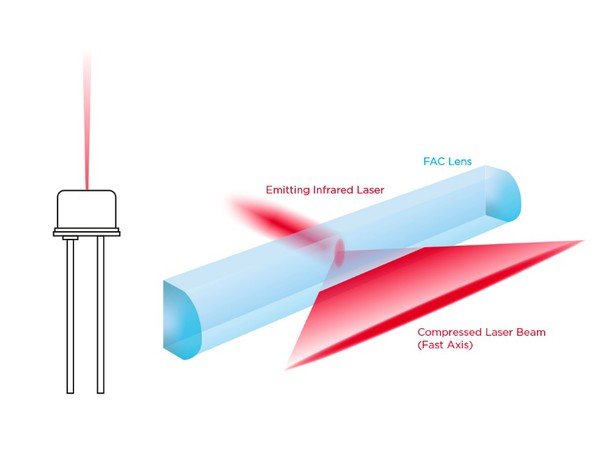

‌يمكن تجهيز ثنائيات الليزر ذات الباعث الواحد بعدسة FAC. ‌

الضوء المنبعث من الصمام الثنائي الليزري عالي الطاقة يكون بيضاوي الشكل، مع زاوية انحراف كبيرة تسمى المحور السريع وزاوية انحراف صغيرة تسمى المحور البطيء.

تُستخدم عدسات FAC لموازنة زوايا التباعد الكبيرة بكفاءة عبر العدسات. لدينا سجل حافل من العملاء الذين يستخدمونها في أجهزة الليزر الصناعية، ومضخات الليزر للاتصالات البصرية، ومكبرات الصوت الضوئية، وأجهزة LiDAR للسيارات.

تُستخدم عدسات FAC (عدسة تصويب سريعة المحور) بشكل أساسي لموازنة الشعاع المنبعث من الثنائيات الليزرية. خاصة في الثنائيات الليزرية عالية الطاقة، يمكن لعدسات FAC أن تقلل بشكل فعال زاوية الانحراف على المحور السريع وتحسن اتجاهية وموازاة الشعاع. الجنس. تُستخدم هذه العدسات بشكل شائع في تطبيقات مثل الليزر الصناعي، ومضخات الليزر للاتصالات البصرية، ومكبرات الصوت الضوئية، وتقنية LiDAR‌ الخاصة بالسيارات.

على وجه التحديد، تجعل عدسة FAC الشعاع المنبعث من الصمام الثنائي الليزري أكثر تركيزًا من خلال موازنة زاوية تباعد أكبر بكفاءة، مما يقلل من تشتت وفقدان الشعاع أثناء الإرسال، وبالتالي تحسين الأداء العام وكفاءة النظام. يمكن أن تؤدي إضافة عدسة FAC إلى صمام ثنائي ليزر أحادي الأنبوب إلى تحسين جودة الشعاع بشكل كبير وهي مناسبة للتطبيقات التي تتطلب اتجاهية عالية وزاوية انحراف منخفضة.

صمام ثنائي ليزر باعث واحد هو جهاز أشباه الموصلات الذي يحول الطاقة الكهربائية مباشرة إلى ضوء ليزر. يتميز بخصائص الحجم الصغير والكفاءة العالية وسرعة الاستجابة السريعة، ويستخدم على نطاق واسع في العديد من المجالات. ‌

الاتصالات عبر الألياف الضوئية

يلعب الصمام الثنائي الليزري أحادي الباعث دورًا أساسيًا في اتصالات الألياف الضوئية لأنه يمكن أن ينبعث منه شعاع ليزر أحادي اللون ومتماسك للغاية، وهو مناسب لنقل البيانات لمسافات طويلة وبسرعة عالية. تشمل التطبيقات الرئيسية جهاز الإرسال في رابط اتصالات الألياف الضوئية لمراكز البيانات وشبكات الاتصالات، ونقل الإشارات الضوئية في تقنية الألياف إلى المنزل (FTTH).

الطباعة والمسح الضوئي بالليزر

يعد صمام ثنائي ليزر باعث واحد مكونًا مهمًا لطابعات الليزر وماسحات الباركود الضوئية. في طابعات الليزر، يقوم شعاع الليزر بمسح أسطوانة التصوير لتوليد صورة إلكتروستاتيكية، مما يجذب مسحوق الحبر للطباعة على الورق؛ في ماسحات الباركود الضوئية، يقوم الليزر بمسح الباركود لفك تشفير المعلومات، والذي يستخدم على نطاق واسع في مجالات البيع بالتجزئة والخدمات اللوجستية والأتمتة الصناعية‌.

المعدات الطبية

في المجال الطبي، يتم استخدام صمام ثنائي ليزر باعث واحد في جراحة العيون، وعلاج الأسنان، وعلاج الجلد، مثل جراحة تصحيح الرؤية، وإزالة الندبات، وما إلى ذلك. بالإضافة إلى ذلك، يتم استخدامها أيضًا للاستشعار الحيوي للكشف عن المؤشرات البيولوجية مثل نسبة السكر في الدم. والأكسجين في الدم.

المعالجة الصناعية

يتم استخدام صمام ثنائي ليزر باعث واحد للقطع الدقيق واللحام واللكم والنقش في المعالجة الصناعية. بالمقارنة مع الطرق الميكانيكية التقليدية، تتميز المعالجة بالليزر بدقة وكفاءة أعلى، وهي مناسبة للمعالجة الدقيقة للمواد مثل المعادن والبلاستيك.

يتجاوز متوسط ​​عمر الخدمة للصمام الثنائي الليزري الباعث الفردي 10,000 ساعة‌، ويمكن أن يصل عمر الخدمة لبعض المنتجات المتطورة إلى أكثر من 20,000 ساعة. يتم حساب هذا الرقم بناءً على النقطة الزمنية التي تنخفض فيها الطاقة الضوئية الناتجة لأول مرة في ظل الاستخدام المستمر‌.

تشمل العوامل الرئيسية التي تؤثر على عمر صمامات الليزر الثنائية المواد والعمليات، وبيئة الاستخدام، وما إلى ذلك. يمكن للمواد عالية الجودة وعمليات التصنيع الممتازة أن تزيد بشكل كبير من عمر صمامات الليزر الثنائية، في حين أن ارتفاع درجة الحرارة والرطوبة والتيار الزائد والطاقة المفرطة، وقد يؤدي التشغيل المستمر على المدى الطويل إلى تقصير عمر صمام ثنائي الليزر‌.

من أجل إطالة عمر الصمام الثنائي الليزري، يمكن اتخاذ التدابير التالية:

تحكم في التيار والطاقة‌ لتجنب تجاوز تصنيف صمام ثنائي الليزر.

‌حافظ على استقرار درجة حرارة التشغيل‌ وتجنب ارتفاع درجة الحرارة أو درجات الحرارة المنخفضة.

منع امتصاص الرطوبة‌، التعرض للضوء القوي أو الاهتزاز المفرط.

من خلال النظر بشكل شامل في المواد والعمليات وبيئة الاستخدام والعوامل الأخرى، واعتماد طرق الاستخدام والصيانة المعقولة، يمكن تمديد عمر الخدمة وكفاءة العمل لثنائيات الليزر‌ بشكل فعال.

ادعم التطبيقات في مجالات ضخ الليزر ذو الحالة الصلبة، والمعالجة الحرارية، والدفاع، والطب، والبحث العلمي باستخدام هذه المصادر الفريدة ذات الباعثات الفردية عالية الطاقة. تمكين تطبيقات MOPA وليزر الصمام الثنائي للتجويف الخارجي باستخدام مكبرات صوت مدببة أحادية الوضع عالية الطاقة. استخدم بواعث فردية متعددة الأوضاع لضخ ليزر الحالة الصلبة والدفاع والطب.

تمتلك Brandnew Technology، إحدى الشركات الرائدة في تصنيع وتوريد ليزر الصمام الثنائي في الصين، مصنعًا محترفًا يقوم بتصنيع صمام ثنائي ليزر باعث واحد عالي الجودة ويبيعه بأسعار تنافسية. مرحبا بكم في منتجاتنا بالجملة المصنوعة في الصين.
